128 kanalen 5V 20A Prismatische batterijduurcyclus tester

128 kanalen 5V 20A Prismatische batterijduurcyclus tester

De levensduur van de energie -feedbackcyclus is een hoge precisie, efficiënte en betrouwbare batterijtestapparatuur Gebruikt om de capaciteit, cycle -levensduur, interne weerstand, energiedichtheid, temperatuurkarakteristieken en andere parameters van de batterij te testen.

Garantie :
Een jaar garantie met levenslange ondersteuning
Naleving :
CE gecertificeerd
Item nr. :
Acey-PCT520-128
Merk :
Acey
Order (MOQ) :
1 set
Betaling :
T/t
Productoorsprong :
China
Doorlooptijd :
7 dagen

Contact nu

Product detail

128 kanalen 5V 20A Prismatische batterijduurcyclus tester

Overzicht
De vierkante batterijlading en ontladingstester van energie wordt gebruikt om de capaciteit, cycle -levensduur, interne weerstand, energiedichtheid, temperatuurkarakteristieken en andere parameters van de batterij te testen, om de prestaties en betrouwbaarheid van de batterij te evalueren. Deze testkast neemt de energiebesparende technologie aan om de energie te voeden die door de batterij wordt vrijgegeven terug naar het power grid, om het energiebesparende, efficiënte en betrouwbare testproces te realiseren.

Het wordt veel gebruikt in lithium-ionbatterijen en nikkel-metaalhydride-batterijen vorming en capaciteitstests van nikkel-cadmiumbatterijen.
De stabiliteit, energiebesparing, precisie en kwaliteit van het product zijn verwelkomd en geprezen door veel batterij -industrieën.

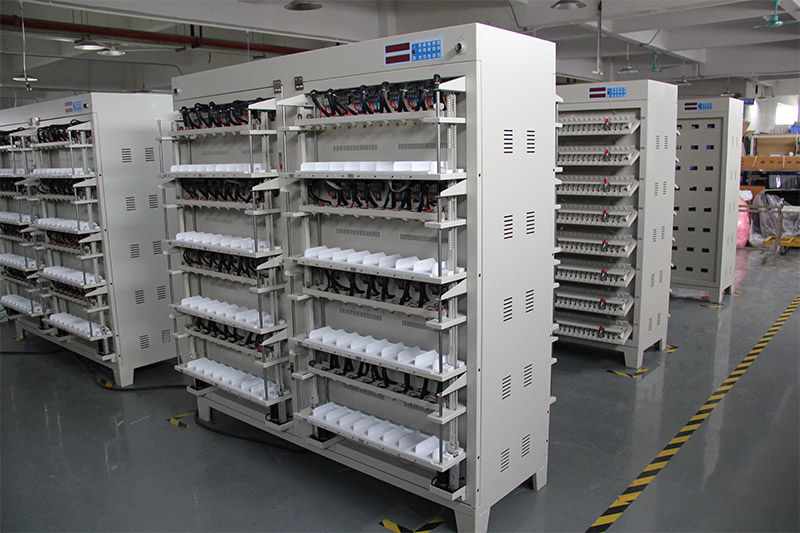

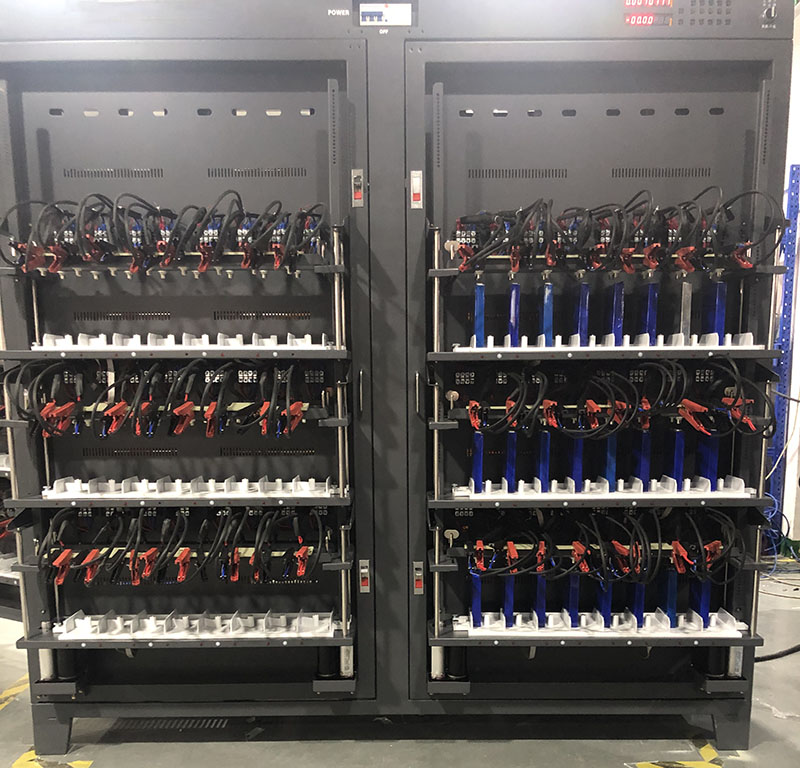

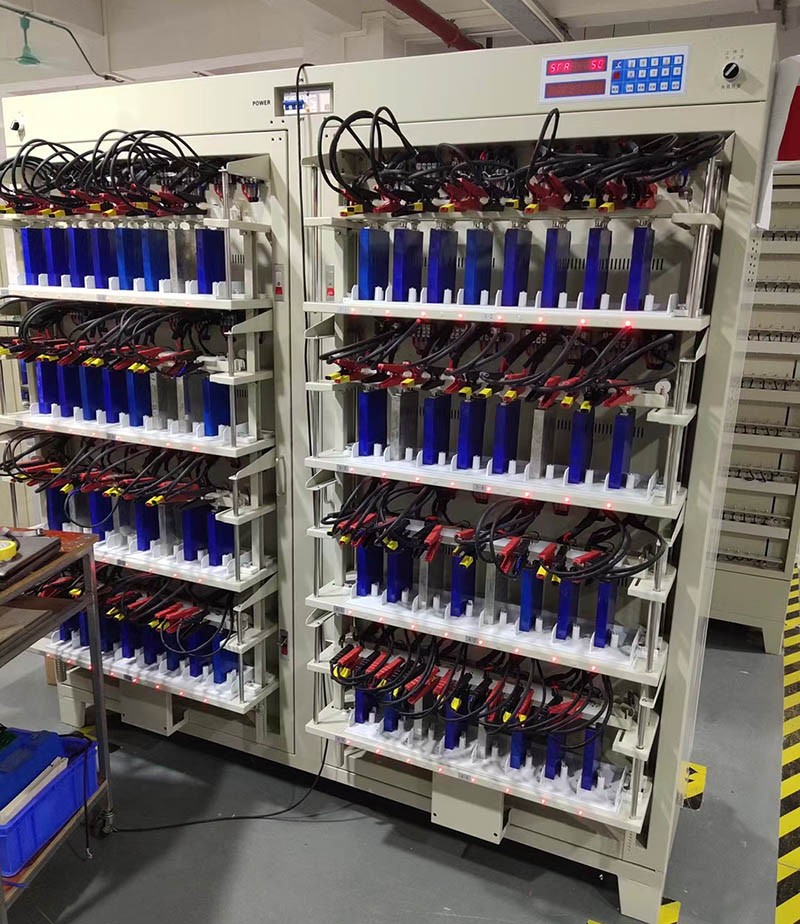

De structuur en het uiterlijk van de apparatuur
De structuur van deze apparatuur bestaat voornamelijk uit de volgende delen:
1) Eén CPU -bord, de hele kast stuurt en regelt uniform. 2) Er zijn 32 constante platen met vier kanalen, gelijkmatig gerangschikt in vier deuren.
3 bidirectionele stroomvoorraden inverters, elk voor 8 constante stroom
Boards.

4) Twee toetsenbordborden, voor- en achterste dubbelzijdige werking.

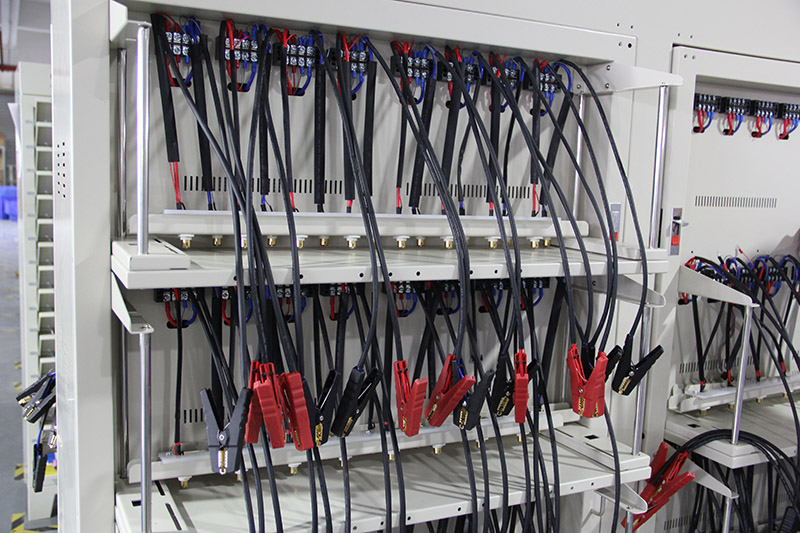

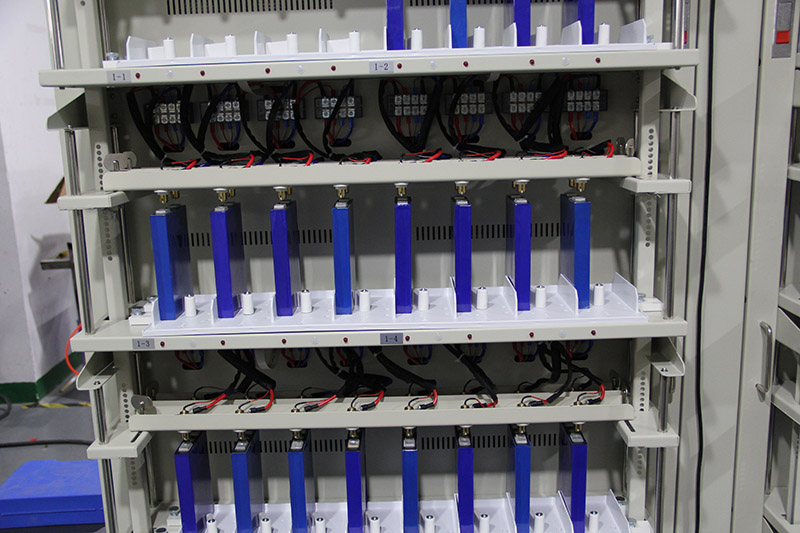

5) Een totaal van 16 pallets, de diepte van de pallet is 22 cm, het epoxybord is bevestigd voor isolatie, elke pallet heeft 8 kanalen en de neerwaartse drukklem.
Systeemstructuur en werkingsprincipe
Systeemsamenstelling
1) Lithium-batterij-apparatuur (1-10 eenheden).
2) Een computer met USB -interface (door uzelf geleverd).

Een USB tot 485 interface -converter en communicatielijn.
Een set Acey -productsoftware. Werkprincipe

De apparatuur is verbonden en bestuurd door een computer, het verzenden van instructies en het verzamelen van gegevens, enz.;

Het toetsenbord kan de apparatuur handmatig bedienen en parameters en status weergeven;
De constante stroomplank wordt geordend door de CPU en heeft constante stroom- en constante spanningsfuncties;	Wanneer de batterij wordt opgeladen, converteert de bidirectionele voeding AC -vermogen naar 12V directe stroom, via de constante stroom
bord om de laadregeling en detectie van de batterij te realiseren;	Wanneer de batterij wordt ontslagen, is het proces tegengesteld aan het opladen, wordt de batterijspanning eerst verhoogd tot 12V via de constante stroomplank en vervolgens wordt de directe stroom omgezet in een wisselstroom door de bidirectionele voeding.
In het AC -stroomverdelingsnetwerk van de fabriek, waardoor de energiefeedback van de ontladen elektrische energie van de batterij wordt gerealiseerd.	Significant vermogensbesparende effect: volgens de werkelijke meting wordt het stroomverbruik van het apparaat tijdens het laden met meer dan 40% verlaagd in vergelijking met dat van traditionele apparaten.
Het uitgebreide vermogensbesparende tarief is meer dan 60%en het stroomverbruik is meer dan 60%, wat veel kosten bespaart voor batterijfabrikanten.	Structuur van apparatuur
Aantal apparaatkanalen	128 kanalen
Algemene dimensie	Breedte 1850 mmã diepte 550 mmã hoogte 1840 mm
Kleur	Donkergrijs
Jig vorm	â¤5%
Duw vier draadmethode naar beneden	Armatuurafstand
85 mm	â¥0.99
Batterijtype	â¥75%
Prismatische cel	â¥70%
Werkende stroomvoorziening	<1%
Driefasige vijf-draads AC380Vâ ± 10%, 50Hz	AC huidige vervormingspercentage
Stroomverbruik	¤13 kW

Vermogensfactor
Oplaadefficiëntie van de hele machine	FEEDER NET -conversie -efficiëntie ï½Uitrustingstarief
Werkomgeving	Temperatuur -10 ~ 40â, Relatieve vochtigheid Â ¤80% ï½Hitte-dissipatiemethode ï¼Natuurlijke luchtinlaat en opwaartse uitlaat ï½Kanaalparameters
Spanningstestbereik	DC 0 ï½5V
Batterijspanningsbereik	Laad DC 0
4.5V	â¤1â°
Ontslag DC 4.5	2V
Constant spanningsbereik	DC 1
5V	â¤1â°
Spanningsnauwkeurigheid
± (1â ° lezen +1â ° volledige mate), resolutie 1mv	Spanningsstabiliteit
Huidig bereik	Het opladen van DC 200MA ~ 20A;
Ontlading DC 200MA ~ 20A	Nauwkeurigheid van de huidige ± (1â ° lezen +1â ° volledige mate), resolutie 10ma 32 Huidige gestage lezing Softwarefunctie Controlemodus Computerbeheersingsapparatuur werk Communicatiemodus
Seriële haven, baudrate 57600	Workflow -instelling
Omhoog	Naar
Werk	Stappen en 256 cycli kunnen zijn
Set,	Met

De functie van geneste lussen	Laadmodus Constante constante constante spanning Laad de cutoff toestand Spanning, stroom, tijd, capaciteit Ontladingsmodus Constante stroom Afsluitingsconditie Spanning, tijd, capaciteit
Beschermingsfunctie	0Overspanning,
Onderspanning,	â¤Â±1â°
Overstroom,	Onder-stroom, ï½Overdreven capaciteit Bescherming,
Storing	Bescherming, herstel van data -breekpunt Tijdsbereik ~ 30000 minuten/werkstap, tijdseenheid is min Tijd nauwkeurigheid Proef tourperiode ¤1s
60s	Optioneel Batterij -beoordeling Sorteren volgens Naar (Capaciteit, tijd, Open circuit Spanning, Ontladingsplatform, enz.) Gegevensverwerking Kan spanning, stroom, tijd, capaciteit en andere gegevens opnemen, automatische berekening van de constante stroomlaadratio, capaciteitsverlies Afvoer Efficiëntie, Gemiddeld
