256 kanalen 5V 10A 20A Batterijcapaciteitsassorteringsmachine voor 32140 33140 Bak Gotion Eve Catl -cilindercel
Productbeschrijving

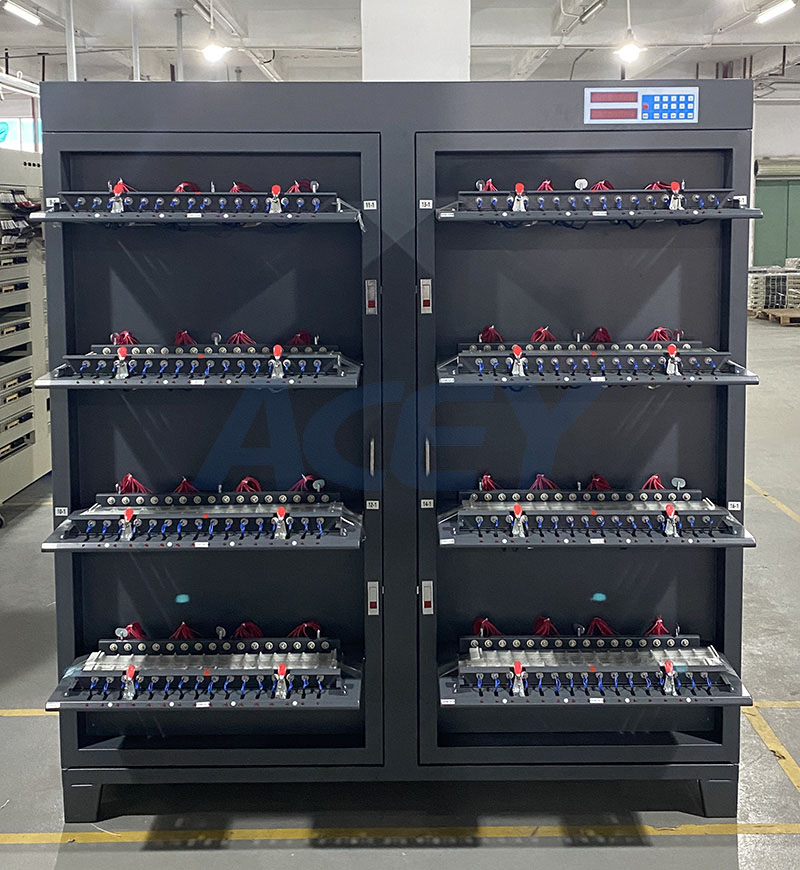

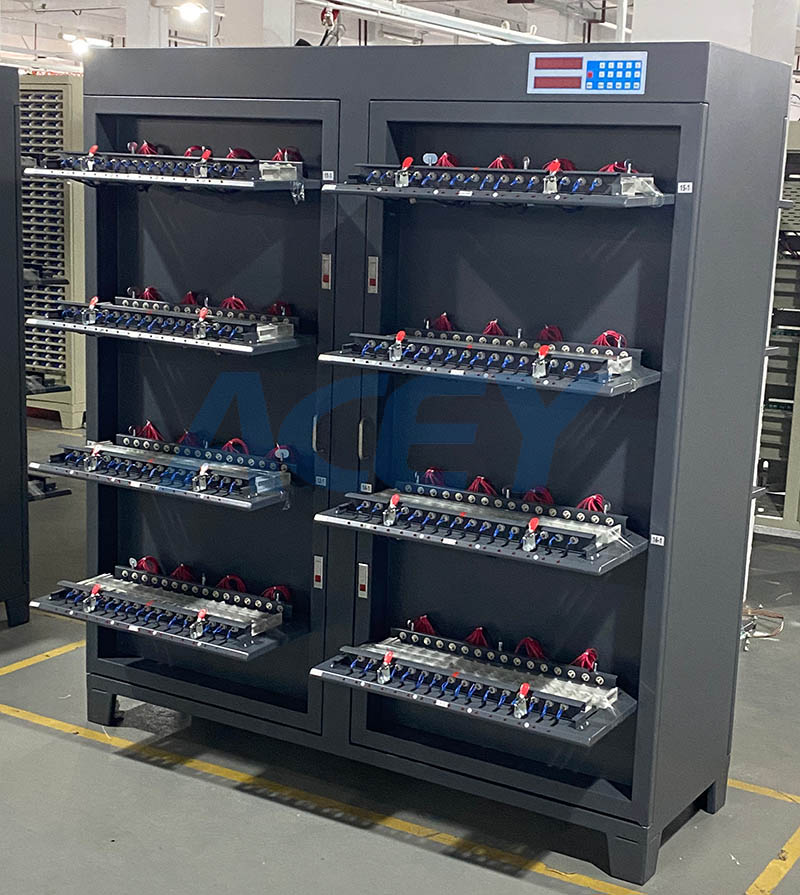

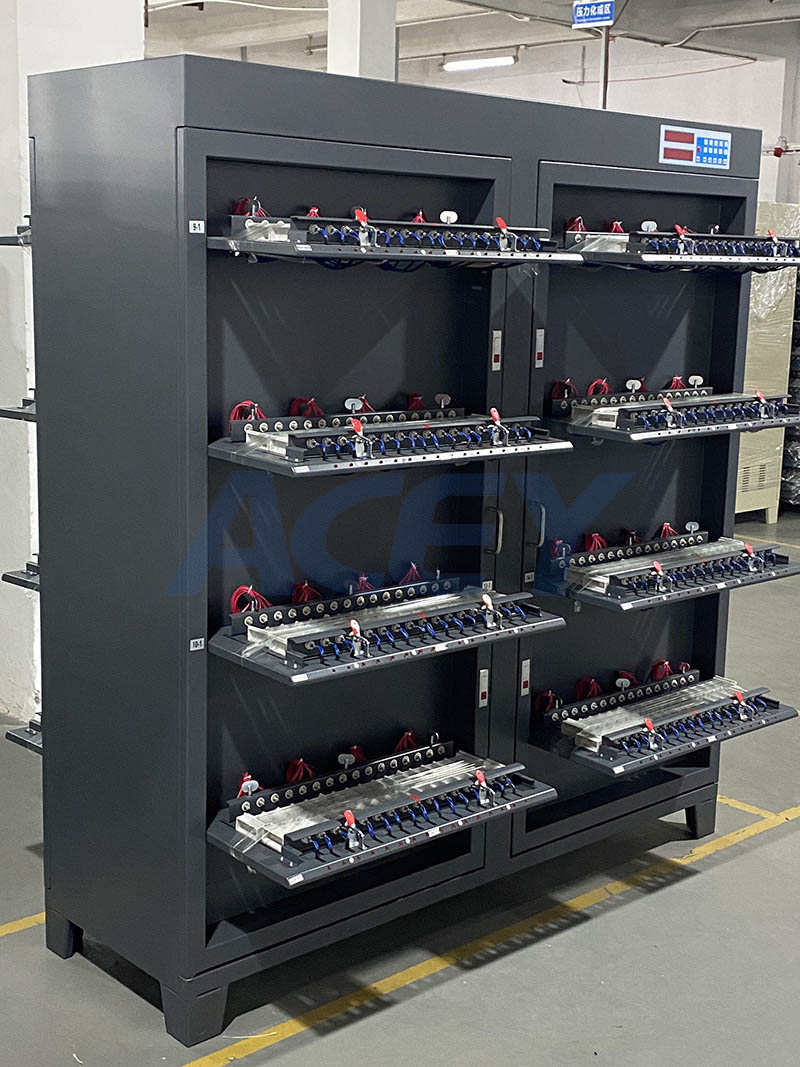

Deze 256-kanaals batterijcapaciteitsgradeerapparaat ontworpen voor specifieke cilindrische batterijceltypen zoals de 32140, 33140 van verschillende fabrikanten zoals BAK, Gotion, Eve, CATL of andere vergelijkbare cellen zou een zeer gespecialiseerd stuk apparatuur zijn dat wordt gebruikt bij de productie van batterijen en kwaliteitscontrole.
Dit type machine wordt gebruikt om individuele batterijcellen te beoordelen en te classificeren op basis van hun capaciteit, wat een cruciale parameter is om de kwaliteit en prestaties van batterijpakketten te waarborgen.
Apparatuurfuncties en uiterlijkstructuur
Systeemfuncties:
 Enkele punt onafhankelijke, onafhankelijke constante stroom en constante spanningsbron, stabiel zonder impact.
Functies zoals start, stop, pauzeren, hervatten en bescherming kunnen worden gerealiseerd.
De nauwkeurigheid van de apparatuur is 0,05%, de gegevensopnametijd is 1 seconde/tijd en de stabiliteit is hoog.
De software heeft krachtige functies en vriendelijke man-machine-interface.
 Vierdraads testinterface om een hoge meetnauwkeurigheid te garanderen.
Modulair ontwerpconcept, gemakkelijk te onderhouden.
De structuur van deze apparatuur bestaat voornamelijk uit de volgende delen:
1. onafhankelijke CPU -kaart, dubbel toetsenbordbord, uniforme verzending van de hele kast;
2.8-kanaals constante stroom en constante spanningsregelingsmodule;
3. Bidirectionele AC/DC -omvormermodule;
4. Type automatische klem- en klemmodus (cilinder) -modus.
Systeemstructuur en werkingsprincipe
Systeemsamenstelling
1. Lithium -batterij wordt omgezet in capaciteitsapparatuur.
2.Computer met USB -interface (breng uw eigen).
3.USB tot 485 interface -omzetter of vijf soorten communicatielijnen en kristalkoppen.
4. Batterijscansysteem.
5.Shengchuang -productsoftware.
Systeemprincipe
|
De apparatuur is verbonden en bestuurd door een computer om opdrachten te verzenden en gegevens te verzamelen; |
|
|
Het toetsenbord kan de apparatuur handmatig bedienen om parameters en status weer te geven; |
Het constante stroombord wordt bevolen door de CPU en heeft constante stroom- en constante spanningsfuncties; |
|
Wanneer de batterij wordt opgeladen, converteert de tweerichtingsvoeding de wisselstroom naar 14V directe stroom, via de constante stroomkaart om de laadregeling en detectie van de batterij te realiseren; |
Wanneer de batterij wordt ontslagen, is het proces tegengesteld aan het oplaadproces. |
|
Eerst wordt de batterijspanning verhoogd tot 15V door de constante stroomplank en vervolgens de tweerichtings voeding omzet de directe stroom in een wisselstroom en voedt deze direct. |
In het AC -stroomverdelingsnetwerk van de fabriek, waardoor de energiefeedback van elektrische energie van de batterij wordt gerealiseerd. |
|
Significant vermogensbesparende effect: volgens de werkelijke meting is het stroomverbruik van het apparaat tijdens het laden meer dan 40%lager dan dat van traditionele apparaten, het uitgebreide energiebesparingspercentage is meer dan 60%en het stroomverbruik is meer dan 60%, waardoor veel kosten voor batterijfabrikanten worden bespaard. |
Belangrijkste technische parameters |
|
Structuur van apparatuur |
Aantal apparaatkanalen |
|
De hele machine heeft in totaal 256 kanalen |
Afmetingen |
|
L1684*W1091*H1640 |
Chassiskleur Standaard grijs zwart (kan worden aangepast) |
|
Armoedeformulier |
|
|
Aangepaste armatuur, met behulp van palletstructuur, cilinder open klem. Armatuurafstand |
|
|
37 mm |
Ondersteun batterijspecificaties Lengte: 120-185 mm; |
|
Diameter: 34/35 mm |
Kanaalbesturingsmodus |
|
Elke batterij heeft een onafhankelijke constante stroom- en constante spanningsbron, die stabiel en zonder impact is. |
â¥0.99 |
|
kan zijn gerealiseerd Start, stop, pauzeer, hervat en bescherm Elk kanaal heeft onafhankelijke constante spanning en hardwarebesturing van constante stroom |
â¤2% |
|
circuit |
Werkkracht |
|
De laadstroom en het ontladen van de huidige nauwkeurigheid van elk kanaal kan automatisch worden gekalibreerd door |
<1% |
|
software |
Vermogensfactor |
|
Driefasige vijf-draads systeem AC380Vâ ± 10%, 50Hz |
AC huidige vervormingspercentage |
|
Stroom Afdeling Efficiëntie Index |
1. Werkverbruik Laad â ¥ 80%, ontslag â ¥ 70% Uitrustingstarief 2. Werkomgeving Temperatuur -10 ~ 40, relatieve vochtigheid 80% Koelmethode Tnatural Luchtinlaat, opwaartse uitlaat Stroom |
|
Sectie |
|
|
Bescherming |
Functie |
|
Roosterspanning |
te boven gaan |
|
bescherming |
Stroom |
rooster
frequentie
te boven gaan
bescherming
Kanaalparameters
Spanningsmeetbereik
DC 0 ~ 5V
Batterijspanningsbereik
Opladen DC 0 ~ 4.5V;
DC 4.5 ~ 2V ontladen
ï½Constant spanningsbereik
ï½DC 2 ~ 4.5V
Spanningsnauwkeurigheid
± (0,5 ° lezen+0,5 ° volledige schaal),
Spanningsregelingsresolutie
0,1 mV
Spanningsbemonsteringsresolutie
0,1 mV
Spanningsstabiliteit
¤ (± 1mV)
Huidig bereik
DC 50MA opladen
20a;
DC 50MA ontladen
20a
