512 kanalen 5V 6A BFGS Zakcelcapaciteitsbeoordelingstester

512 kanalen 5V 6A BFGS Zakcelcapaciteitsbeoordelingstester

Invoering

Deze apparatuur bestaat voornamelijk uit een computer, een communicatie -interface en een batterijdetectiekast.

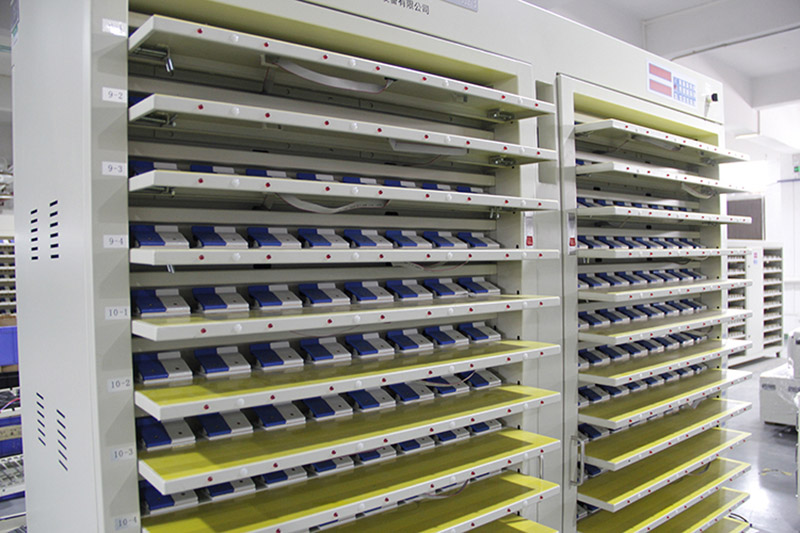

De batterijtestkast bestaat uit een bord inclusief armaturen en armaturen, een constante stroom- en constante spanningsbron, een registerbesturingscircuit, een bemonsteringscircuit, een microcomputer met één chip en een bedieningspaneel.

Functies

1. Elk apparaat kan constante stroom- en constante spanningslaad- en constante stroomafvoertests uitvoeren op 512 batterijen die voldoen aan het spanningsbereik.

2. De uitvinding gepatenteerde constante stroom-constante spanningsvoeding wordt aangenomen en de overstap van constante stroom naar constante spanning heeft geen impact, wat vooral geschikt is voor de laadvereisten van lithium-ionbatterijen.

3. De apparatuur neemt AVR-computer met één chip aan als het bedieningscentrum en met het perifere bemonsteringscircuit kan deze worden geregeld door de computer op het bovenste niveau.

Wanneer het is aangesloten op de computer, kan het de volledige lading- en ontladingscurves van alle kanalen opslaan, of kan het worden gescheiden van de computer op het bovenste niveau en wordt bediend via het bedieningspaneel.

Constante stroom en constante spanningslasten, constante stroomafvoertest, sorteren op tijd, enz.

4. Elke batterij heeft volledig een onafhankelijke constante stroom en constante spanningsbron, die op zichzelf staand is en geen invloed heeft op elkaar.

5. De spanning van elke batterij wordt in realtime gedetecteerd.

Bij het opladen wordt het eerst beschuldigd van constante stroom.

Wanneer de batterijspanning de ingestelde waarde bereikt, schakelt deze soepel over naar constante spanningslasten.

Wanneer aan de ingestelde tijd- of huidige beëindigingsvoorwaarde wordt voldaan, eindigt het opladen.

Bij de ontlading van constante stroom, wanneer de batterijspanning lager is dan de ingestelde waarde, eindigt de ontlading en de overeenkomstige batterij -indicator verlicht op.

6. Met de functie Beveiliging van stroomuitval kan het blijven draaien nadat de oorspronkelijke werkstroom is verbonden.

7. De stroombuis neemt 50N06 aan, die geschikt is voor batterijen die een lagere ontladingsspanning vereisen, zoals lithiumijzerfosfaatbatterijen.

8. De bovenste computer kan 32 stappenparameters en 256 cycli instellen, en elke bovenste computer kan worden aangesloten op 1-10 sets met één-chip computersystemen (10 sets of minder worden aanbevolen).

9. Ondersteunende softwarefuncties.

A) Graphical Operation Interface wordt gebruikt om de spanning, stroom, tijd, capaciteit en andere gegevens van elke batterij weer te geven, en de overeenkomstige werkstatus en abnormale omstandigheden worden in verschillende kleuren weergegeven;

b) een indicatie van segmentbatterijcapaciteit (maximaal 100 segmenten);

c) Gegevenspunten kunnen worden vastgelegd volgens de veranderende spanningsvoorwaarden, stroom en tijd om een ​​volledige laad- en ontlaadcurve -gegevens te vormen.

Het tijdsinterval van de curve -gegevenspunten is minder dan 4 seconden

D) verschillende omstandigheden (capaciteit, tijd, open circuitspanning, ontladingsplatform, enz.) Voor de sorteerfunctie van de batterij;

e) automatische berekening van laadverhouding van constante stroom, capaciteitsverlies, ontladingsefficiëntie, gemiddelde spanning, mediane spanning en andere gegevens;

f) instelling voor operatorautoriteit, hiërarchische operatie;

g) het kan het diagram en het cyclusdiagram van lading en ontladingscurve weergeven;

Parameter

Apparaatkanaalnummer: 512 kanalen (enkele CPU -besturingselement)

Constant stroombereik: 0,03 ~ 6a, resolutie 1MA

Stroom meetnauwkeurigheid: ± 0,1%fs

Bemonsteringsstroomnauwkeurigheid: ± 0,1%fs

Spanningsmeetbereik: 0 ~ 5V, resolutie 1MV

Spanningsmeting nauwkeurigheid: ± 0,1%fs

Laad- en ontladingsspanningsbereik: lading: 0 ~ 4.5V, ontlading: 4.5 ~ 2V

Constant spanningsspanningsbereik: 3 ~ 4.5V

Constante druk -instelling Nauwkeurigheid: ± 0,1%FS
